STUDIO

Moldex3D Studio è una piattaforma unificata per la pre e post-elaborazione dei dati di simulazione.
È progettata per offrire un’interfaccia intuitiva e unificata che consente all’utente di gestire l’intero flusso di lavoro, dalla preparazione dei dati CAD fino all’analisi dei risultati.

Le principali funzioni disponibili in Moldex3D Studio sono:

1. Gestione delle simulazioni
   – Creare, aprire, copiare, eliminare, esportare e verificare i risultati delle analisi.
2. Importazione ed esportazione CAD
   – Supporta i formati IGES, STEP, Rhino, Parasolid, JT, NX, Creo, CATIA V5 per l’importazione.
   – Esportazione disponibile in IGES e STEP.
   – Include funzioni di riparazione e pulizia dei modelli CAD.
3. Generazione e modifica delle mesh
   – Creazione di mesh CAD, modifica e valutazione della qualità delle mesh.
   – Importazione ed esportazione di mesh in formato STL o in formato FEA specifico (Ansys, Abaqus, Nastran ecc.).
4. Gestione della geometria reale
   – Supporta la produzione di modelli geometrici realistici e la definizione delle quantità.
5. Esecuzione di analisi
   – Possibilità di lanciare le simulazioni sia in locale che in modalità parallela o cloud.
6. Analisi e visualizzazione dei risultati
   – Confronto dei risultati (scalari, vettoriali, sezioni, piani di taglio, superfici isosuperficie).
   – Analisi dei dati interni e confronto delle differenze temporali.
7. Funzioni di misura e reporting
   – Misurazione degli spostamenti, generazione di report, video e screenshot.
8. API di automazione
   – Include un’API per l’integrazione con altri strumenti o per automatizzare flussi di lavoro.

Moldex3D Studio è una piattaforma di analisi completa.

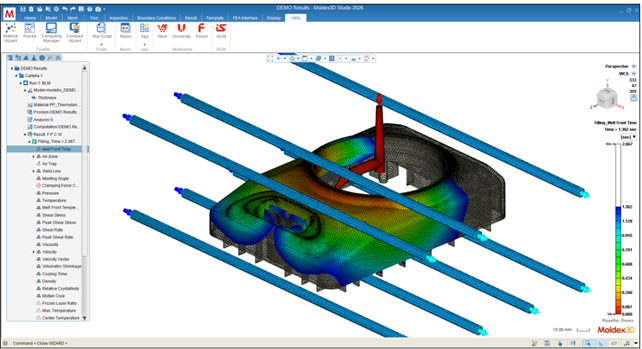

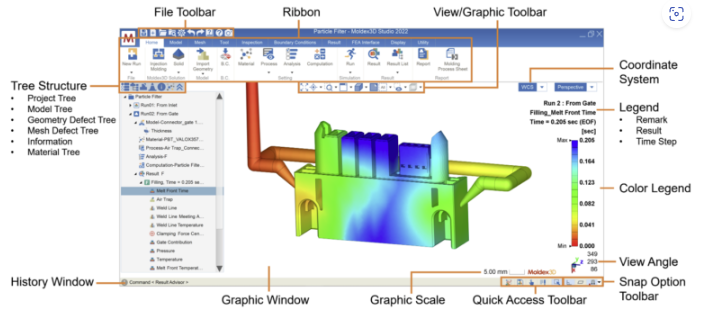

L’interfaccia intuitiva, realizzata con un design a nastro, consente all’utente di completare l’intero flusso di lavoro di simulazione sulla stessa interfaccia. Il design chiaro delle icone e il layout integrato delle funzioni di pre e post-analisi permettono di preparare e rimodellare rapidamente il modello, nonché di eseguire calcoli con il solutore e visualizzare i risultati.

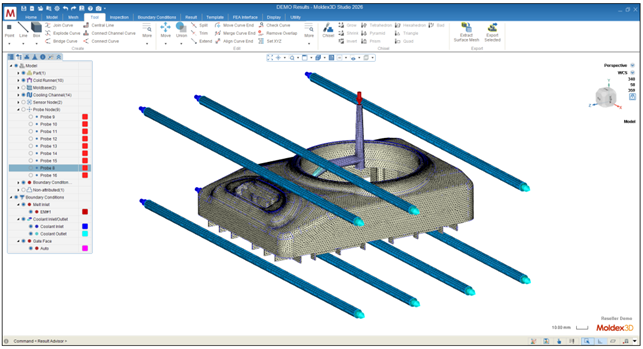

Durante la creazione della mesh, l’utente può passare istantaneamente dalla modalità eDesign a BLM in base al modulo e alla licenza utilizzati. La modalità mesh BLM consente di costruire modelli con mesh completamente tetraedrica o con mesh a strato limite (BLM). Gli utenti possono generare mesh solide 3D per la progettazione di componenti e stampi in modo più efficiente. Inoltre, è possibile proseguire con la sequenza di calcolo dell’analisi F/P/C/W dopo l’impostazione della pre-analisi senza interruzioni. Per una progettazione intuitiva, sono disponibili quattro elenchi di elementi ad albero per semplificare le operazioni e la gestione della modellazione:

• Albero del modello: tutti i componenti e i gruppi del modello sono chiaramente elencati. In questo modo, gli utenti possono selezionare il modello “per gruppo” o “per componente”.
• Albero dei difetti: tutti i difetti della mesh e il relativo conteggio vengono visualizzati nell’elenco e l’utente può facilmente selezionare il tipo di difetto nell’albero per individuarlo e correggerlo.
• Albero del progetto: tutte le informazioni sulla mesh, i dati sui materiali, le condizioni di processo e i risultati della simulazione possono essere controllati e selezionati per la visualizzazione diretta.
  Albero dei materiali: consente all’utente di specificare il componente e il materiale da inserire nell’albero.

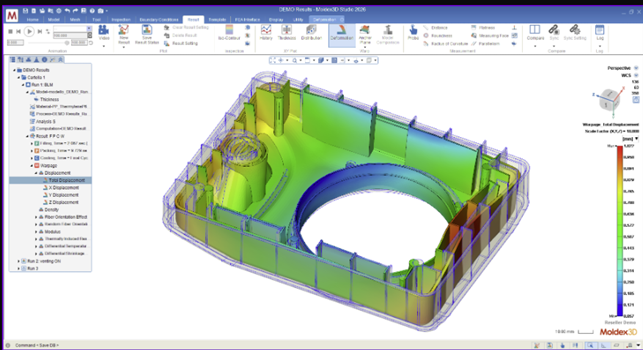

Personalizza la visualizzazione dei risultati

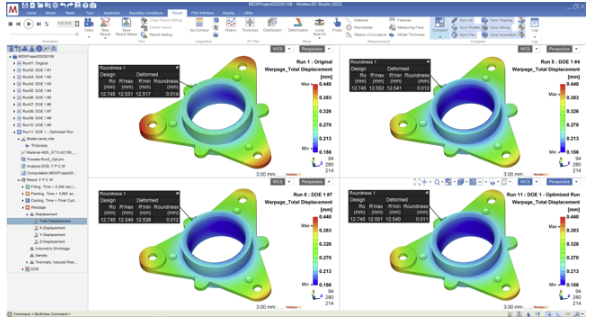

La funzione di confronto dei risultati consente di visualizzare rapidamente le differenze tra diverse esecuzioni. L’utente può inoltre selezionare la modalità di visualizzazione sincronizzata o separata, a seconda delle proprie esigenze.

Sistema di meshatura misto dei canali di alimentazione (Runners)

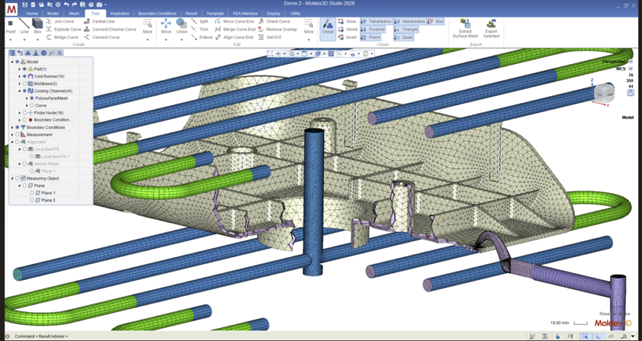

Supporta la connessione mista di runner a superficie poligonale e runner curvilinei per generare una mesh solida. Il tipo misto consigliato è runner curvilineo con gate a superficie poligonale. La mesh solida consigliata è una mesh solida esagonale o prismatica per il runner curvilineo e una mesh a strato limite (BLM) per il runner a superficie poligonale.
