Mesh

Moldex3D Mesh

Moldex3D Mesh supporta vari tipi di elementi, tra cui 2D triangolari e quadrangolari, 3D tetraedrica, prismatico, esagonale, voxel (bricks) e maglie piramidali. Diversi metodi di meshatura tradizionale sono disponibili in Mesh Moldex3D: meshatura di superficie a triangolo, quadrilatero, tetra, BLM Boundary Layer Meshing, voxel, ibrido,  e l’estrazione delle maglie a piano mediano.
Si può scegliere tra di loro per creare il modello di maglia necessario, a seconda delle esigenze specifiche di simulazione.

Alta risoluzione 3D Mesh: BLM

Tra i generatori in mesh automatiche e semi-automatiche che sono disponibili in  Moldex3D, il Boundary Layer Meshing (BLM) è il più potente per geometrie complesse.
Il generatore BLM consente agli utenti di generare innanzitutto uno o due strati di maglie prismatici fuori della superficie triangolare dell’oggetto, seguita dal riempimento lo spazio interno con maglia tetraedrica a qualità controllata.
Con BLM, solutori FEA possono catturare, in modo molto più accurato, la distribuzione variabile, come la temperatura, con un numero minore di elementi, rispetto alla maglia tetraedrica tradizionale. Inoltre, il modello di BLM offre vantaggi anche per i solutori FEA, fornendo una qualità superiore, rispetto a quelli multistrato tetraedrici.

Meshatura piano medio: Moldex3D TSV-Midplaner

Come un add-on di Moldex3D Mesh, Moldex3D TSV-Midplaner è sviluppato appositamente per gli utenti della shell Moldex3D per risolvere i loro problemi drivanti dalla rappresentazione a guscio, evitando un’attività di preparazione della maglia complicata e noiosa.
Il generatore di mesh automatica del piano medio, completamente integrato con TechnoStar, permette l’estrazione della maglia a piano medio, di alta qualità, per simulazioni accurate eliminando i problemi ricorrenti facce mancanti, giunzioni imperfette di superfici o spessori imprecisi.
Con la sua interfaccia interoperabile e facile da usare, il lavoro fluisce senza soluzione di continuità, dalla progettazione alla meshing migliorando in modo significativo la produttività e l’efficienza (definizione della struttura shell) per progettazione, verifica e ottimizzazione.

Sebbene Moldex3D Mesh sia stato progettato per soddisfare i vari campi di applicazione, è altamente personalizzabile nella preparazione di stampaggio ad iniezione di shell / modelli mesh solide per il software di simulazione Moldex3D.
Partendo dalla geometria NURBS del vostro prodotto, è possibile partire rapidamente utilizzando vari strumenti forniti da Moldex3D Mesh, assegnare gli attributi di stampaggio ad iniezione, e quindi esportare un file modello della maglia per la simulazione Moldex3D.

Vantaggi

•     Moldex3D Mesh è costruito in Rhino4, quindi, eredita le potenti capacità operative CAD proprie di Rhino che possono aiutare gli utenti in fase  di pre-elaborazione, in modo molto flessibile e facilmente.
•     Lo sviluppo di Moldex3D-Mesh focalizzato sulle esigenze dell’utente, basato sulla semplicità ed efficacia.
•     Funzionalità per la superficie meshing, triangolare e quadrilatero.
•     Funzionalità per la generazione automatica tetra, strato limite, ibrido, voxel.
•     Funzionalità e strumenti di controllo della topologia della maglia, strumenti di controllo della qualità e strumenti di editing delle mesh.

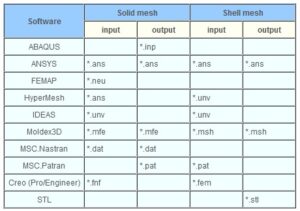

•     Mesh Moldex3D supporta molti modelli geometrici CAD e CAE, funziona anche come traduttore di file, e colma il divario tra CAD e CAE.
•     Moldex3D Mesh aggiunge essendo direttamente integrato con i prodotti Moldex3D. La perfetta integrazione offre una completa impostazione degli attributi per la simulazione dello stampaggio ad iniezione. Riduce i tempi e i costi associati con l’analisi numerica attraverso l’uso diretto della geometria CAD in ambiente relativamente semplice.
