FEA Interface

Offre una serie di moduli di interfaccia FEA integrati con i principali software di analisi strutturale del settore, tra cui ABAQUS, Ansys, LS-DYNA, Marc, Nastran e Radioss. Gli utenti possono esportare i risultati delle analisi di fibre e sollecitazioni per calcolare ulteriormente le prestazioni strutturali.

Perché utilizzare l’interfaccia FEA?

La simulazione CAE per lo stampaggio a iniezione di materie plastiche è ampiamente utilizzata nell’industria per la validazione del progetto e l’ottimizzazione dei processi.

Le caratteristiche dei materiali plastici dipendono fortemente dal processo di stampaggio; tuttavia, le proprietà indotte dal processo, come le proprietà meccaniche anisotrope indotte dalle fibre, potrebbero non essere favorevoli ai requisiti strutturali del prodotto finale.

L’interfaccia FEA di Moldex3D è una serie di moduli di interfaccia che integrano Moldex3D con i principali software di analisi strutturale agli elementi finiti (FEA), tra cui Ansys, ABAQUS, LS-DYNA, Marc, Nastran, OptiStruct, ecc.

Consente agli utenti di esportare i risultati dell’analisi CAE da Moldex3D, come la distribuzione della temperatura, la distribuzione della pressione, l’orientamento delle fibre o le tensioni residue, e di importarli nel software di analisi strutturale.

L’interfaccia FEA di Moldex3D supporta anche la mappatura dell’orientamento delle fibre della mesh 3D su una mesh shell 2D. Pertanto, gli utenti possono valutare in modo più accurato la resistenza strutturale avanzata e le proprietà di impatto.

Sfide

• Generazione di mesh finale deformata del componente
• Generazione di mesh solide dei componenti
• Generazione di stress residuo, temperatura e pressione di flusso
• Mappatura dei risultati dell’analisi dalle mesh originali alle mesh definite dall’utente
• Generazione delle proprietà meccaniche anisotrope indotte dalle fibre (con il modulo Interfaccia Micromeccanica)

Cosa può fare l’interfaccia FEA di Moldex3D?

• Integrazione con Moldex3D-Workbench

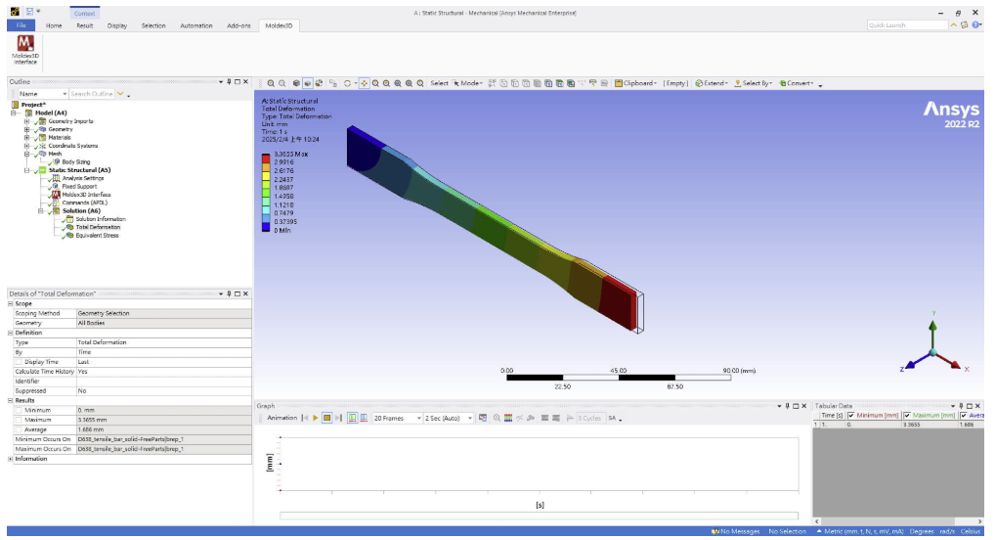

• Creazione di barre degli strumenti e pulsanti di estensione Moldex3D nell’interfaccia utente di Ansys Mechanical
• Consente di impostare le proprietà di analisi e visualizzare i risultati nel post-processore
• Consente di mappare le proprietà del materiale tra diverse mesh
• Consente di generare in output le sollecitazioni indotte termicamente o dal flusso, la temperatura EOP/EOC e la deformazione iniziale
• Miglioramenti dell’efficienza nell’integrazione con ABAQUS e ANSYS
• Supporto per l’analisi completa del modello in ABAQUS e ANSYS
• Considerazione dell’intera proprietà anisotropica del modello per l’analisi delle sollecitazioni in ABAQUS e ANSYS
• Risparmio sui tempi di calcolo e sull’utilizzo della memoria durante l’esecuzione dell’analisi delle sollecitazioni in ABAQUS e ANSYS
• Integrazioni più ampie e avanzate con diversi prodotti FEA

Software supportati

• ANSYS
• ABAQUS
• LS-DYNA
• Marc
• MSC.Nastran
• NX-Nastran
• OptiStruct
