AHR Advanced Hot Runner

AHR Advanced Hot Runner visualizza il modello di riempimento e la distribuzione della temperatura dei canali caldi e della base dello stampo. Gli utenti possono valutare l’efficienza e l’uniformità del riscaldamento per ottimizzare la progettazione dei canali caldi.

Perché la simulazione avanzata dei canali caldi?

Le soluzioni a canale caldo sono utilizzate in diversi prodotti stampati a iniezione in plastica, come paraurti, cruscotti per autoveicoli e pannelli LCD/TV.

Gli stampi a canale caldo offrono vantaggi quali il risparmio di materiali ed energia e tempi di ciclo più brevi, grazie all’eliminazione dei canali di alimentazione.

Tuttavia, le applicazioni dei sistemi a canale caldo sono relativamente più complesse e spesso presentano la sfida di un controllo accurato della temperatura e il rischio di degradazione termica dei materiali plastici. Moldex3D AHR fornisce strumenti di simulazione per progettisti e ingegneri, consentendo di ottenere informazioni critiche e meccanismi fondamentali nello stampaggio a canale caldo.

Gli utenti possono analizzare i processi, individuare potenziali difetti e ottimizzare ulteriormente la progettazione. Moldex3D aiuta le aziende a sviluppare prodotti di alta qualità a costi contenuti e a competere con successo in un mercato globale.

Simulazioni avanzate dei canali caldi

Sfide

Il sistema a canale caldo è molto complesso. Come progettarlo/ottimizzarlo?
Il meccanismo alla base dei canali caldi nello stampaggio a iniezione non è ancora del tutto chiaro. Come approfondirlo?
Problematica dei materiali. Qual è la relazione tra il tipo di materiale e la progettazione dei canali caldi? Problema relativo alle condizioni di processo. Come aumentare la finestra di processo?
Problema relativo alla qualità del prodotto. In che modo la progettazione del canale caldo influisce sulla qualità del prodotto?

Cosa può fare Moldex3D?

• Visualizzare la distribuzione della temperatura nel tempo nei canali caldi e nel sistema di base dello stampo
• Validare il sistema di canali caldi e i suoi sottocomponenti, inclusi serpentine di riscaldamento, collettori e ugelli caldi
• Valutare il controllo della temperatura e le condizioni di processo, come la pressione di iniezione o la forza di serraggio
• Migliorare la qualità del prodotto e osservare potenziali difetti, tra cui linee di saldatura, ritiri, deformazioni, ecc.
• Indagare sul fenomeno del riscaldamento viscoso all’interno dei canali caldi
• Stimare la perdita di pressione in diversi segmenti del sistema di canali caldi

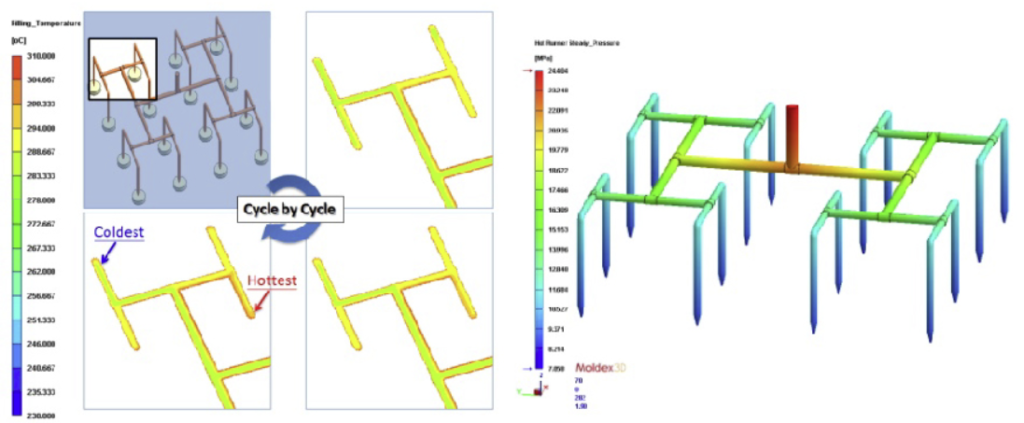

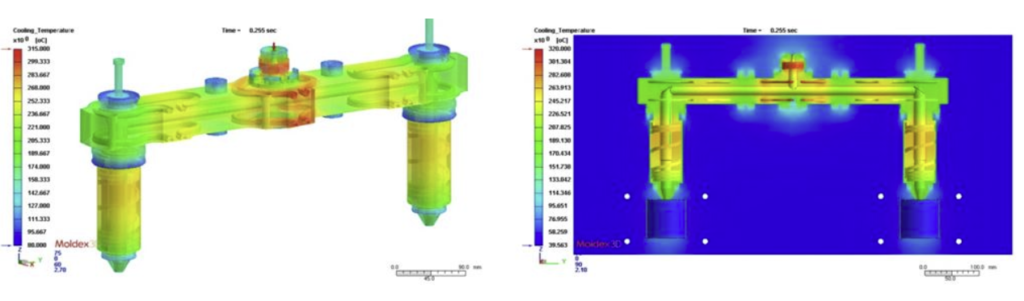

Profilo di temperatura del sistema di canali caldi e della base dello stampo

Temperatura e pressione del canale caldo
