Esportazione del modello deformato in Moldex3D
(deformata e contro-deformata)

Il metodo di compensazione dello stampo è una tecnica comune utilizzata per riparare o compensare il ritiro delle parti stampate a iniezione.

In base al valore di ritiro/deformazione previsto, la cavità dello stampo è progettata leggermente più grande del modello del prodotto reale per soddisfare i criteri dimensionali dopo il ritiro della parte. Tuttavia, a causa della complessità del processo di stampaggio e del suo effetto sulla deformazione della parte, può essere difficile ottenere le informazioni corrette sulla variazione delle dimensioni dopo lo stampaggio e definire un valore di compensazione XYZ appropriato.

Per risolvere questo problema, Moldex3D può esportare il modello deformato/controdeformato con diversi formati di STL per ulteriori applicazioni.

Inoltre, in combinazione con la funzione di deformazione globale, Moldex3D consente agli utenti di eseguire il corretto metodo di compensazione dello stampo.

I seguenti passaggi mostreranno come esportare il modello deformato ed eseguire la sequenza di compensazione dello stampo.

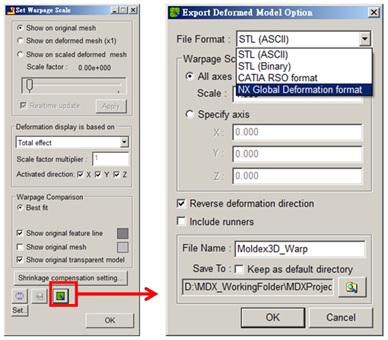

Passaggio 1. Dopo aver eseguito l'analisi della deformazione in Moldex3D, andare su Imposta scala di deformazione, quindi fare clic su Esporta opzione modello deformato per esportare il risultato della deformazione. Seleziona il formato del file esportato. I formati di file disponibili includono STL (ASCII), STL (binario), formato CATIA RSO e formato NX Global Deformation.

Nota: tutti i file esportati includono dati di elementi mesh di superficie contenenti informazioni sulla deformazione e il kernel CAD associato è il seguente. Per ottenere un profilo di geometria deformata, è necessario un ulteriore processo di trasferimento che verrà introdotto anche in questa sezione.

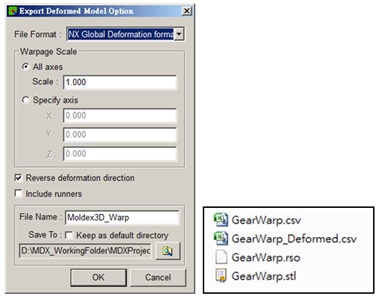

Il file * Warp.stl verrà esportato con l'impostazione del formato file STL (ASCII) e STL (Binario).

Il file * Warp.rso verrà esportato con l'impostazione del formato file CATIA RSO format.

I file * Warp.csv e * Warp_Deformed.csv verranno esportati con l'impostazione del formato file NX Global Deformation format.


Passaggio 2. Definire la scala di deformazione con diverse velocità di compensazione della deformazione nelle direzioni X, Y e Z. Per il modello di compensazione dello stampo, selezionare Direzione di deformazione inversa. Quindi, specificare il nome del file e il percorso della cartella e fare clic per esportare il file.

Nota: se la Direzione di deformazione inversa non è selezionata, la scala = 1.000, il che significa che esporterà la vera forma di deformazione dopo la deformazione.

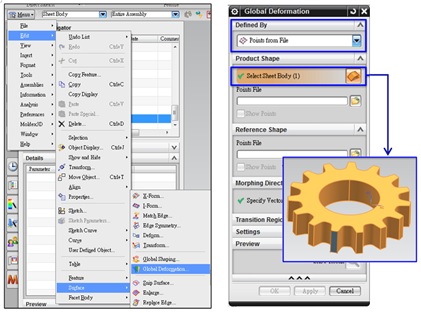

Passaggio 3. Nell'interfaccia utente di NX, avviare Global Deformation con i seguenti passaggi: Menu> Modifica> Superficie> Global Deformation. Scegliere Punti dal file e Seleziona corpo foglio rispettivamente nelle opzioni Definito da e Forma del prodotto.

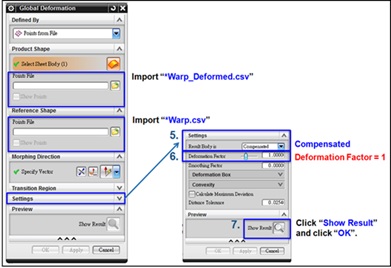

Passaggio 4. Importare i file * Warp.csv e * Warp_Deformed.csv. Imposta il corpo del risultato come Compensato e definisci il fattore di deformazione come 1.00.

Quindi fare clic su mostra risultati e clicca OK

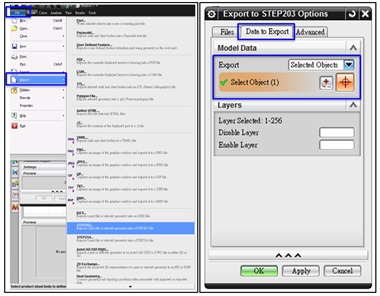

Passaggio 5. Per esportare il modello deformato, seguire i passaggi: File> Esporta> Opzioni di esportazione. Selezionare il tipo di file e Oggetti selezionati, quindi fare clic su Corpo del foglio di deformazione globale e OK per esportare

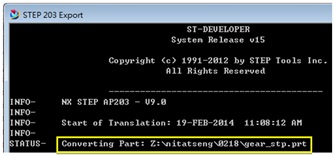

 Passaggio 6. Di seguito è mostrato il file di conversione e compensazione, output per l’importazione successiva nel CAD
